DJA-C型外循环单效真空浓缩器结构及特点

一、产品描述：

DJA-C外循环单效真空浓缩器适用于中药、西药、葡萄糖、酿造、淀粉、口服液、化工、食品、天然香料、食品添加剂、味精、乳制品等产品的低温浓缩，还可回收有机溶剂。

二、结构组成：

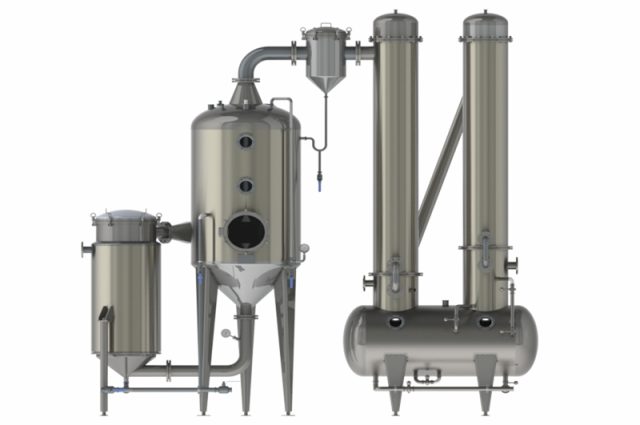

DJN-C型外循环单效真空浓缩器主要包括有：加热器、蒸发器、气液分离器、双级列管冷凝器、卧式集液罐、内部管道及内部阀门组成。自动排水装置（用户定购时可选择说明）。

三、性能特点：

1、冷凝器设计为竖式列管结构，在保证足够的冷凝面积下采用二级竖式列管冷凝组合方式，设备结构紧凑、合理，气相走壳程，冷却介质走管程，这样改变了传通的冷却介质走壳程造成长时间运行因水质差而结垢清清困难的现象。壳程设有多层折流板，提高气相的流通速度和流经通道。这种组合方式冷凝效果好，特别适合于回收酒精类的蒸发浓缩，酒精回率高（可达93%以上）。减轻了真空泵的热负荷，降低能耗。
2、卧式结构，左右椭圆封头，罐体分隔有2个集液腔体。每个集液腔均配置有观察视镜，方便观察腔内水位。每个集液腔接收来自不同处的冷凝液，最终合并后通过一个集液腔体内进行排放，（可根据用户要求配带自动排水系统计）。
3、整套设备可采用间歇进料或连续进料方式操作，在蒸发室的罐侧中部分别设有进料口，连续进料方式更适合自动控制。
4、设备所有接管口和连接不留卫生死角，不积液不染菌，符合GMP要求。物料管口均为快装式(ISO2852标准)，其他公用系统管口均为法兰连接(HG20592-2009标准)，密封垫为硅橡胶或聚四氟乙烯材质。
5、可根据用户需求对设备的自动化需求设计预留各功能管口(包括但不限于：温度、压力、液位等),方便用户进行自控升级。

四、设计标准：

1、 《药品生产质量管理规范》GMP。
2、《医药工业洁净厂房设计规范》GB50457。
3、《药品生产自动化管理规范》GAMP5。
4、《钢制焊接常压容器》NB/T47003.1。
5、《压力容器》GB/T 150。
6、《热交换器》GB/T 151。
7、《固定式压力容器安全技术监查规程》TSG 21

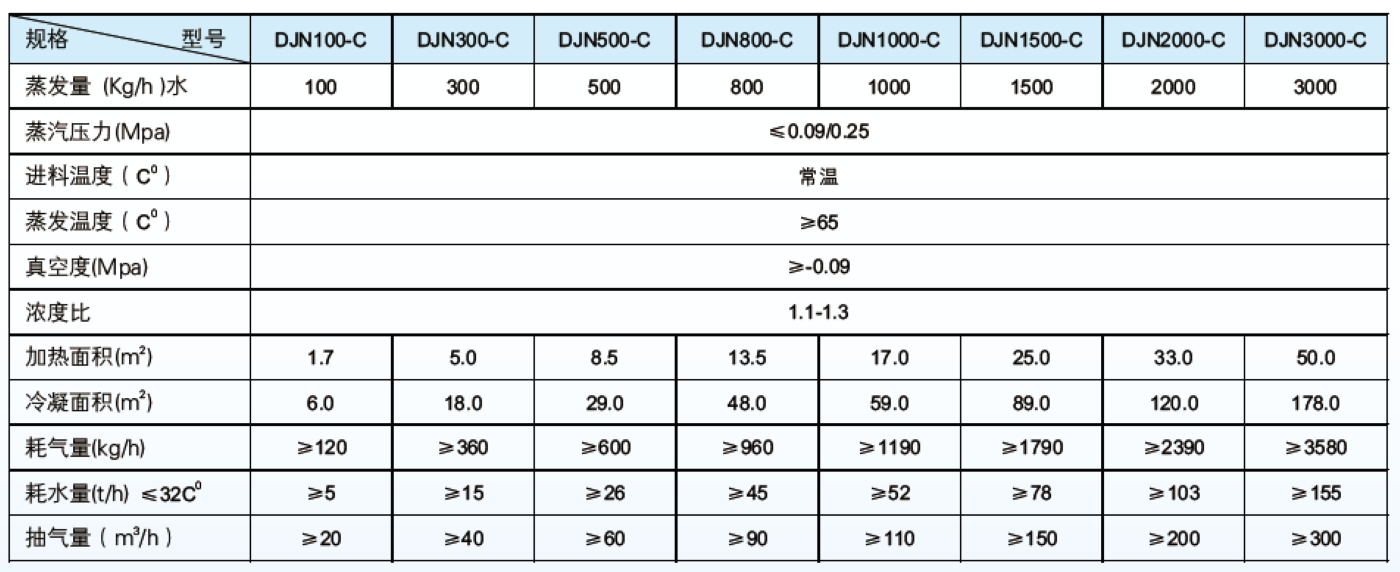

DJN-C型外循环单效真空浓缩器，SJN-A型外循环双效浓缩器，详细技术参数请来电咨询公司，设计选型时需要明确物料的特性、使用工况、组件配套范围等，本设备支持定制服务，其它单机设备见网站其它类别查询。

五、附则：
