400-678-3557一、产品描术:
酒精回收塔是利用酒精沸点低于不及其它溶液沸点的原理,用稍高于酒精沸点的温度,将需回收的稀酒精溶液进行加热挥发,经塔体精馏后,析出纯酒精气体,提高酒精溶液的浓度,达到回收酒精的目的。
酒精回收塔主要用于制药、食品、轻工、化工等行业的稀酒精回收。同时适用于甲醇、丙酮及其它溶媒产品的蒸馏回收。具有节能、环保、降低生产成本、提高效率的优点。
二、设备结构:
三、性能与说明
1、酒精回收塔整套设备由预热器、再沸器、蒸馏釜、塔体、冷凝器、冷却器、尾冷器、回流罐、转子流量器及管道阀门组成。本设备为规整填料精馏塔,将低浓度乙醇精馏为高浓度乙醇,能连续进料连续出残液。可根据用户对设备的自动化需求接出各控制管口。
2、酒精回收塔加热方式为外循环式,再沸器、蒸发器和塔节均带保温,立式列管再沸器,上盖采用快开结构,方便清洗。采用硅酸铝棉保温材料,保温厚度50mm,外包板为2mm,材质304不锈钢。
3、蒸馏釜:立式,罐体顶部有DN400mm带视镜人孔。罐侧有玻璃管液位计。
4、酒精回收塔进料方式:塔体中部连续进料,进料处设有进料分布器,进料分布均匀。
5、酒精回收塔回流方式:采用泵强制回流。塔顶分布器采用莲蓬喷淋分布器。
6、酒精回收塔在塔釜、塔顶、进料塔节、及预热器出口均设有温度计,根据温度变化随时调节蒸汽,确保回收高浓度乙醇。在塔釜和塔顶设有压力表,检测塔内压差变化。在回流管道上设有取样阀。
7、酒精回收塔设有一个尾冷器,可使未冷凝的乙醇进一步回收,大大减少乙醇的损耗。
8、填料为丝网700型,每盘规整填料制做有防壁流外包,每节塔体底部设有壁流收集器。填料和分布器均采用天津大学相关技术。
9、酒精回收塔采用304(若设备为压力板材材质采用S30408代替304)不锈钢制作,经久耐用。304不锈钢材料采用上海宝钢或山西太钢品牌。
10、酒精回收塔材质、结构、布局完全按照GMP标准要求设计制造,罐体加工精细光洁、无卫生死角、无沙眼、清洗方便,排空后无残留物。应便于生产操作和维修、保养。设备内壁平整、光滑、无凹凸坑和死角,设备内表面镜面抛光Ra≤0.5μm,外表面筒体段亚光处理,封头镜面抛光。
11、酒精回收塔按国家《压力容器》(GB/T 150.1~150.4-2011)、《热交换器》GB/T 151-2014、《固定式压力容器安全技术监查规程》(TSG 21-2016)标准设计、制造、试压和验收,设备符合《药品生产质量管理规范》(GMP)要求。
12、酒精回收塔提供产品质量证明文件(提供压力容器产品安全性能监督检验证书、压力容器产品质量证明书、产品竣工图、产品合格证、材质报告、焊缝射线检测报告、压力容器外观及几何尺寸检验报告、水压试验报告、压力容器制造许可证),及说明书、GMP认证资料。

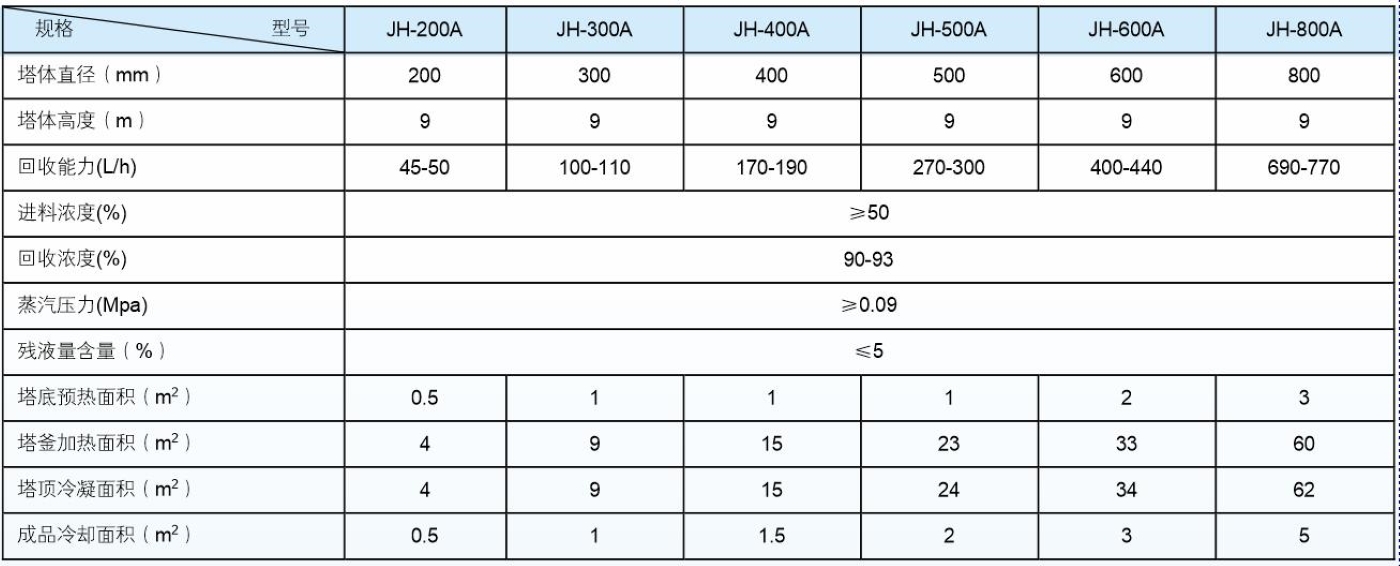

注:以上表数据本公司不断优化更新,不再网上更新展求,用户在定货时提出详细需求,本酒精回收塔支持定制服务,详细技术参数请来电咨询公司。
