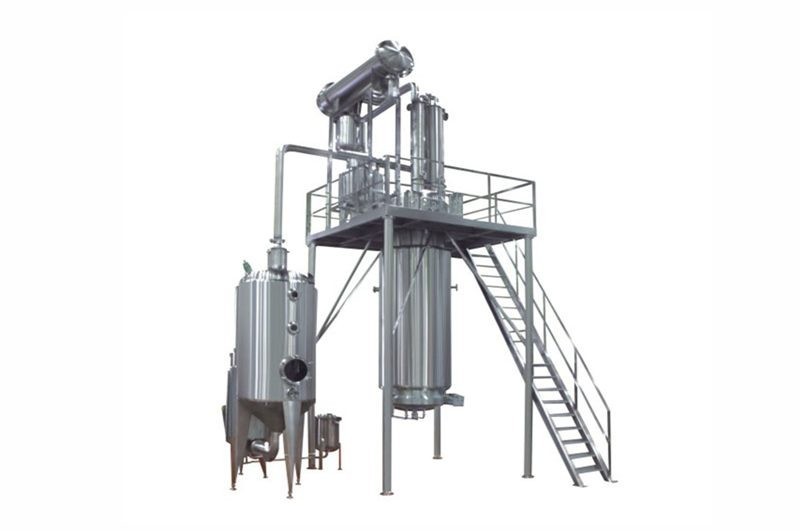

RCN型热回流提取机组结构及性能

一、产品描述：

RCN型热回流提取浓缩机组该设备是药物有效成分提取和浓缩的组合应用装置。其优点是集提取和浓缩于一体，采用密闭连续循环提取和浓缩。在热提取过程中，提取罐中的药液通过过滤层进入加热器和蒸发器，循环浓缩。萃取浓缩产生的二次蒸汽和新冷凝器冷凝的热冷凝液回流到萃取槽内的物料深层，使物料得到充分接触和动态萃取。

二、结构类型：

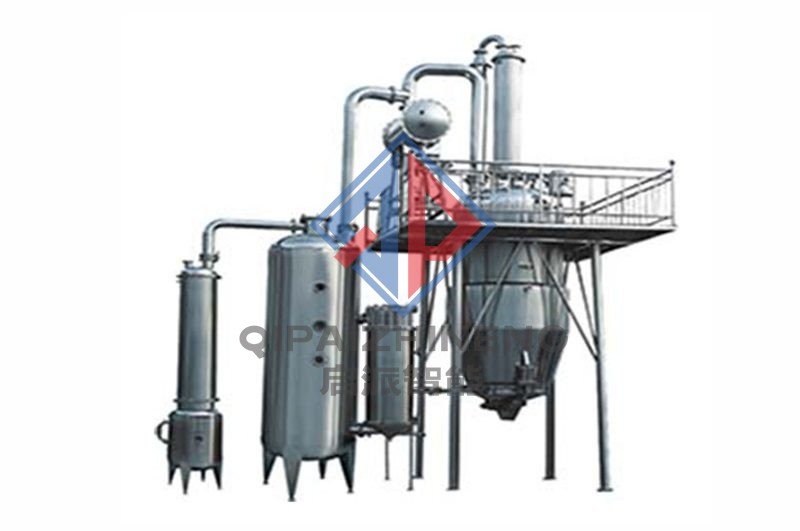

热回流提取机组的结构可根据实际需求进行定制化设计，让用户选择，常规结构示意图如下：

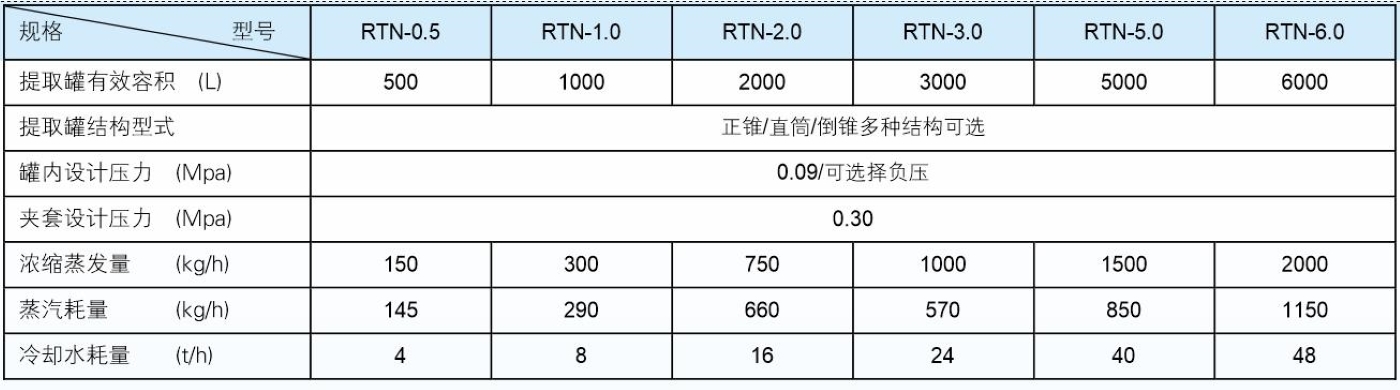

三、性能与说明：

1、热回流提取机组,热回流,提取机组是综合了回流、渗漉提取、NTQ型连续逆流提取成套备与热回流抽提浓缩四种提取原理，将中药的提取、浓缩两道工序同时进行，一次完成中药提取、浓缩新工艺，并改进提取罐内带压于常压的高温煎煮工艺，利用真空负压进行低温提取低温浓缩，使提取罐内的工作温度控制在60~80℃,浓缩温度控制在50℃～70℃,尽可能保持中药材有效成份不被蒸发流失。同时将提取、浓缩产生的蒸汽经热冷器冷凝，回流到提取罐中，作为新溶剂加到药材里面，新溶剂从上至下通过药材层，起了动态渗漉作用，溶解药材的可溶性物质到达提取罐底部，进入浓缩器进行浓缩。根据多年的实践与研究，在真空低温汽化热的作用下，浓度差越大，有效成份提取率越高，回流的热冷凝液根据相应的型号规格在合适的时间内将提取罐原溶剂全部更换一次，使提取罐内药材组织中溶质与浸出液中的溶质在单位时间能保持一个较高的浓缩差。
2、产品特点：全封闭循环提取浓缩，可节省能源0.3-0.5倍，根据不同药物减少溶剂0.5-1倍，而增加投料量20%–60%。得膏率提高10%以上，热回流，常压提取，低温浓缩，缩短生产时间在1/3以上，适用于水提或醇提，取消中间贮藏等，节省投资50%，如增加数显调节仪，温度可调，设备结构紧凑，操作方便，占地面积节省50%。
3、采用S30408或304不锈钢制作，经久耐用。S30408不锈钢板材采用上海宝钢、山西太钢、张浦、东特等国内知名品牌。设备在材质、结构、布局完全按照GMP标准要求设计制造，罐体加工精细光洁、无卫生死角、无沙眼、清洗方便，排空后无残留物。便于生产操作和维修、保养。内外表面所有焊缝应打磨并圆滑过渡，罐内表面镜面抛光Ra≤0.5μm，外表面筒体段亚光处理，封头镜面抛光。
4、设备制做完工后罐内进行盛水试漏，夹套进行0.44MPa水压试验合格，罐内和夹套均水压试验合格后方可出厂。
5、提供产品质量证明文件（提供压力容器产品安全性能监督检验证书、压力容器产品质量证明书、产品竣工图、产品合格证、材质证书、水压试验报告、压力容器制造许可证）。提供GMP相关验证资料。
6、设备按国家《压力容器》（GB/T 150.1～150.4-2011）、《热交换器》（GB/T 151-2014）、《固定式压力容器安全技术监查规程》（TSG 21-2016）、《钢制焊接容器技术条件》标准设计、制造、试压和验收，设备符合《药品生产质量管理规范》（GMP）要求。

>四、附则：
